VALEX 2020
Scarica scheda tecnica
valex-2020
CARATTERISTICHE
- Sistema composto da una Piastrina, un bullone e un dado.
- Possibilità di regolazione laterale.
- Installazione facile e semplice.
- Manutenzione facile e semplice.
COMPONENTI
- Rondella speciale.
- Piastrine con naso di gomma vulcanizzata.
APPLICAZIONI
VALEX 2020 è un sistema di fissaggio diretto sviluppato specificamente per le rotaie delle gru, ma può essere utilizzato anche per rotaie per treni e rotaie leggere (Decauville), con risultati molto positivi. È un sistema molto robusto e affidabile, di dimensioni contenute, che può essere utilizzato con ogni tipo di gru, indipendentemente dal sistema di guida.
| Dimensioni [mm] | E | F | G | H | L | L1 | L2 | M | N | O | P | Peso [g] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VALEX 2020-35-8 | – | – | – | 17 | – | – | – | – | – | – | – | 750 |
| VALEX 2020-35-13 | – | – | – | 12 | – | – | – | – | – | – | – | 740 |
| VALEX 2020-35-15 | – | – | – | 10 | – | – | – | – | – | – | – | 740 |
I sistemi di fissaggio Valex possono essere utilizzati anche per diversi altri profili di rotaie, non elencati.
Una gamma completa di rotaie compatibili è disponibile su richiesta.
| TIPO DI ROTAIA | A [mm] | B [mm] | C [mm] | Peso [Kg/m] | CON INTERCALARE | SENZA INTERCALARE |
|---|---|---|---|---|---|---|
| A 45 | 45,00 | 55,00 | 125,00 | 22,10 | VALEX 2020-35-13 | – |
| A 55 | 55,00 | 65,00 | 150,00 | 31,80 | VALEX 2020-35-13 | – |
| A 65 | 65,00 | 75,00 | 175,00 | 43,10 | VALEX 2020-35-13 | VALEX 2020-35-08 |
| A 75 | 75,00 | 85,00 | 200,00 | 56,20 | VALEX 2020-35-13 | VALEX 2020-35-08 |
| A 100 | 100,00 | 95,00 | 200,00 | 74,30 | VALEX 2020-35-15 | VALEX 2020-35-08 |
| A 120 | 120,00 | 105,00 | 220,00 | 100,00 | – | VALEX 2020-35-13 |
| A 150 | 150,00 | 150,00 | 220,00 | 150,30 | – | VALEX 2020-35-13 |
| CR 104 | 63,50 | 127,00 | 127,00 | 51,59 | – | VALEX 2020-35-13 |
| CR 105 | 65,10 | 131,80 | 131,80 | 52,09 | VALEX 2020-35-15 | VALEX 2020-35-08 |
| CR 135 | 76,20 | 146,00 | 131,80 | 66,97 | – | VALEX 2020-35-13 |
| CR 171 | 101,60 | 152,40 | 152,40 | 84,83 | – | VALEX 2020-35-15 |
| MRS 87 A | 101,60 | 152,40 | 152,40 | 86,80 | – | VALEX 2020-35-15 |
| CR 175 | 102,40 | 152,40 | 152,40 | 86,80 | – | VALEX 2020-35-13 |
| MRS 125 | 120,00 | 180,00 | 180,00 | 125,00 | – | – |
| S 7 | 25,00 | 65,00 | 50,00 | 6,75 | – | – |
| S 10 | 32,00 | 70,00 | 58,00 | 10,00 | – | – |
| S 14 | 38,00 | 80,00 | 70,00 | 14,00 | – | – |
| S 18 | 43,00 | 93,00 | 82,00 | 18,30 | VALEX 2020-35-13 | – |
| S 20 | 44,00 | 100,00 | 82,00 | 19,80 | VALEX 2020-35-13 | – |
| S 24 | 53,00 | 115,00 | 90,00 | 24,43 | VALEX 2020-35-13 | – |
| 25 Kg/m | 50,00 | 115,00 | 90,00 | 25,00 | VALEX 2020-35-13 | – |
| S 26 (AFNOR 26) | 50,00 | 110,00 | 100,00 | 26,27 | VALEX 2020-35-13 | – |
| 27 E1 (27 UNI) | 50,00 | 120,00 | 95,00 | 27,06 | VALEX 2020-35-13 | – |
| AFNOR 30 | 56,00 | 125,50 | 106,00 | 29,98 | VALEX 2020-35-13 | – |
| 30 E1 (S 30) | 60,30 | 108,00 | 108,00 | 30,13 | VALEX 2020-35-13 | VALEX 2020-35-08 |
| 33 E1 (S 33) | 58,00 | 134,00 | 105,00 | 33,47 | VALEX 2020-35-13 | VALEX 2020-35-08 |
| 36 E1 (36 UNI) | 60,00 | 130,00 | 100,00 | 36,26 | VALEX 2020-35-15 | VALEX 2020-35-08 |
| 40 E1 (S41-R14) | 67,00 | 138,00 | 125,00 | 40,95 | VALEX 2020-35-13 | VALEX 2020-35-08 |
| 46 E4 (46 UNI) | 65,00 | 145,00 | 135,00 | 46,90 | VALEX 2020-35-15 | VALEX 2020-35-08 |
| 49 E1 (S 49) | 67,00 | 149,00 | 125,00 | 49,39 | VALEX 2020-35-15 | VALEX 2020-35-08 |
| 50 ES (50 UNI) | 67,00 | 148,00 | 135,00 | 49,90 | VALEX 2020-35-13 | VALEX 2020-35-08 |
| 54 E1 (UIC 54) | 70,00 | 159,00 | 140,00 | 54,77 | VALEX 2020-35-15 | VALEX 2020-35-08 |
| 60 E1 (UIC 60) | 72,00 | 172,00 | 150,00 | 60,21 | VALEX 2020-35-15 | VALEX 2020-35-08 |
VALEX 2020-35-08
ISTRUZIONI GENERALI
La selezione del sistema di fissaggio, sia per rotaie per gru, treni o leggere (Decauville), è una decisione di fondamentale importanza sia per la posa di un binario che di una singola rotaia. Una scelta errata potrebbe avere conseguenze costose e creare seri problemi come:
- Rallentamento o arresto del processo produttivo.
- Usura eccessiva o irregolare delle rotaie.
- Danni ai componenti meccanici della gru.
- Danni alla base di supporto.
- Danni ai sistemi di fissaggio.
I sistemi di fissaggio Valex sono stati sviluppati attraverso un’esperienza accumulata in oltre 100 anni di attività.
Offrono un’ampia gamma di alternative, che operano nel modo più efficace ed efficiente in ogni possibile situazione.
ISTRUZIONI PER L’INSTALLAZIONE
- Allinea con cura i binari.
- Posiziona le clip a diretto contatto con i binari.
- Posiziona la rondella e inserisci la vite.
- Esegui un serraggio iniziale leggero.
- Completa il processo di serraggio secondo la coppia di serraggio raccomandata.
SPECIFICHE TECNICHE
- Carico laterale 110 KN
- Regolazione laterale 15 mm
- Coppia di serraggio 320 Nm
- Bullone8.8 gr M20 – NON INCLUSO
- Qualità dell’acciaio S355JR

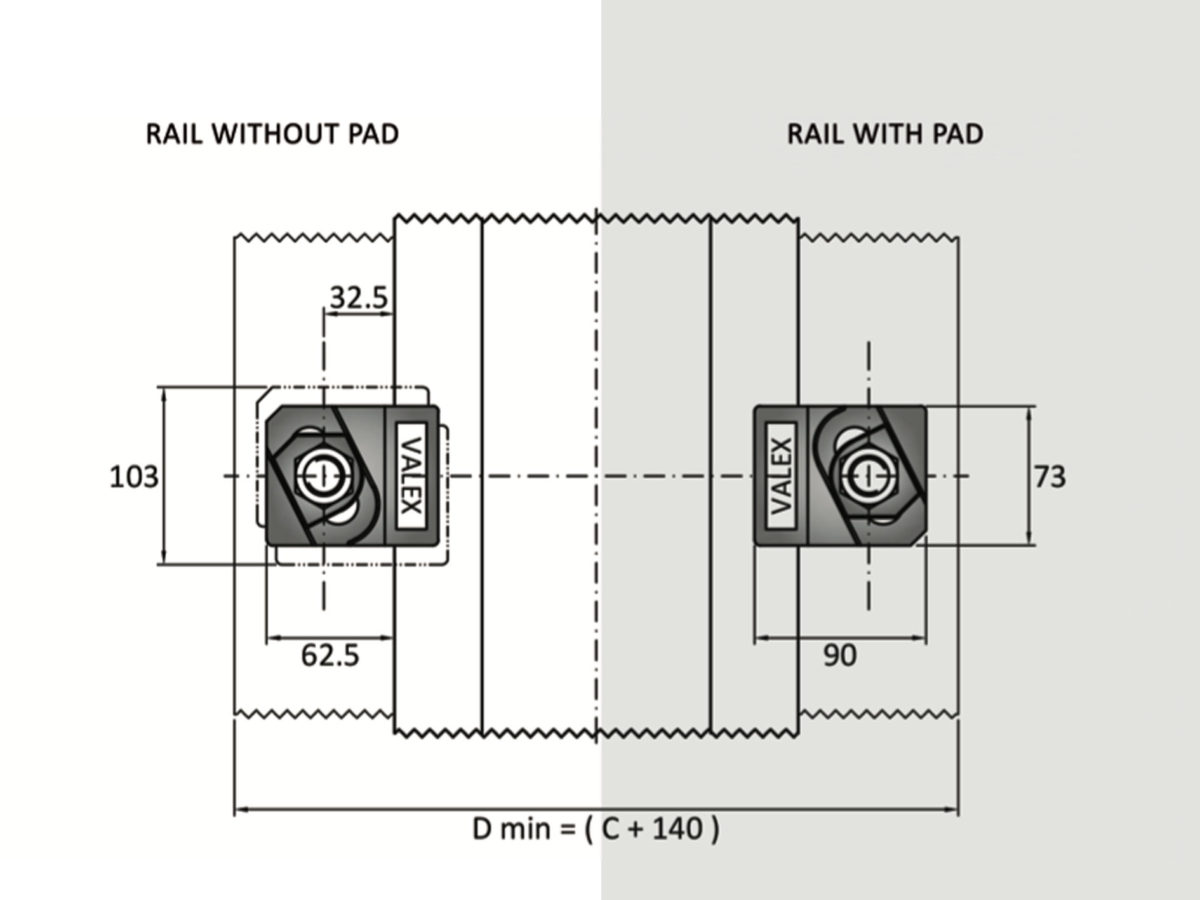

DETTAGLI DI FISSAGGIO
VALENTE S.p.A. si impegna a fornire la massima assistenza e completa soddisfazione del cliente, garantendo l’origine e la qualità dei suoi prodotti e fornendo qualsiasi documentazione richiesta in modo ragionevole.
VALENTE S.p.A. si riserva il diritto di modificare le informazioni contenute nella scheda tecnica senza preavviso e declina ogni responsabilità per eventuali imprecisioni o variazioni nei dati riportati.
