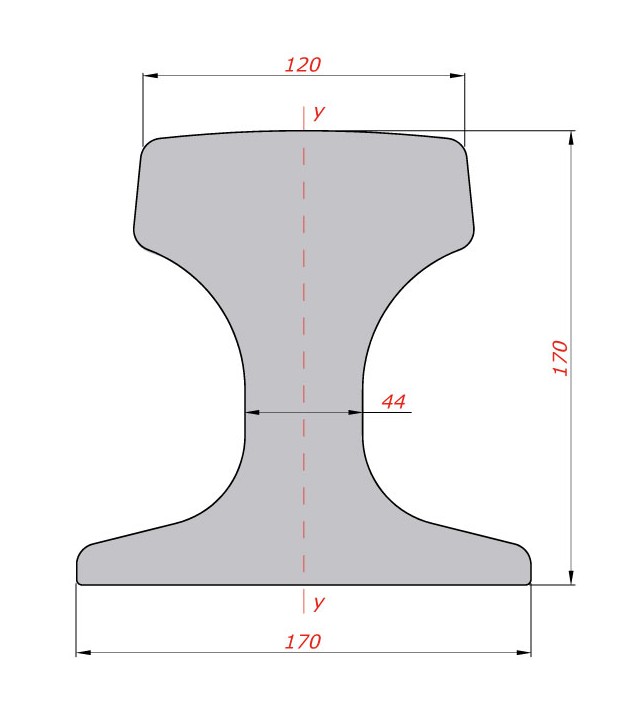

TRILHO SP 120
Download Ficha Técnica
TRILHO-SP120_PT
Detalhes
| MASSA | 118,28 | [Kg/m] |
| ÁREA | 150,69 | [cm²] |
| MOMENTO DE INÉRCIA X-X | 4794,00 | [cm⁴] |
| MOMENTO DE INÉRCIA Y-Y | 1672,00 | [cm⁴] |
| MÓDULO DE SEÇÃO X-X – CABEÇA | 552,00 | [cm³] |
| MÓDULO DE SEÇÃO X-X – BASE | 577,00 | [cm³] |
SISTEMA DE FIXAÇÃO ADEQUADO PARA O TRILHO SP 120
FIXAÇÃO INDIRETA
COM ESPAÇADOR
| SÉRIE DE FIXAÇÃO | AJUSTE LATERAL [mm] | CARGA LATERAL [KN] | APERTO POR TORQUE [Nm] | SISTEMA DE FIXAÇÃO |
|---|---|---|---|---|
| VALEX 1004 | – | – | – | – |
| VALEX 3016 | – | – | – | – |
| VALEX 3116 | – | – | – | – |
| VALEX 5016 | – | – | – | – |
| VALEX 5020 | 14 | 140 | 275 | VALEX 5020-42-20 |
| VALEX 5024 | 20 | 190 | 500 | VALEX 5024-50-21 |
| VALEX 5116 | – | – | – | – |
| VALEX 5120 | 14 | 250 | 275 | VALEX 5120-43-20 |
| VALEX 5124 | 20 | 300 | 500 | VALEX 5124-42-21 |
| VALEX 9022 | – | – | – | – |
SEM ESPAÇADOR
| SÉRIE DE FIXAÇÃO | AJUSTE LATERAL [mm] | CARGA LATERAL [KN] | APERTO POR TORQUE [Nm] | SISTEMA DE FIXAÇÃO |
|---|---|---|---|---|
| VALEX 1004 | 10 | 60 | 175 | VALEX 1004-33-22 |
| VALEX 3016 | – | – | – | – |
| VALEX 3116 | – | – | – | – |
| VALEX 5016 | 10 | 70 | 150 | VALEX 5016-32-13 |
| VALEX 5020 | 14 | 140 | 275 | VALEX 5020-42-13 |
| VALEX 5024 | 20 | 190 | 500 | VALEX 5024-40-16 |
| VALEX 5116 | 10 | 165 | 150 | VALEX 5116-32-13 |
| VALEX 5120 | 14 | 250 | 275 | VALEX 5120-43-13 |
| VALEX 5124 | 20 | 300 | 500 | VALEX 5124-40-16 |
| VALEX 9022 | – | 150 | 420 | VALEX 9022 |
FIXAÇÃO DIRETA
COM ESPAÇADOR
| SÉRIE DE FIXAÇÃO | AJUSTE LATERAL [mm] | CARGA LATERAL [KN] | APERTO POR TORQUE [Nm] | SISTEMA DE FIXAÇÃO |
|---|---|---|---|---|
| VALEX 2012 | – | – | – | – |
| VALEX 2016 | – | – | – | – |
| VALEX 2020 | – | – | – | – |
| VALEX 2024 | 15 | 160 | 550 | VALEX 2024-42-18 |
| VALEX 2124 | 15 | 290 | 550 | VALEX 2124-42-18 |
| VALEX 4018 | – | – | – | – |
| VALEX 4021 | – | – | – | – |
| VALEX 4023 | – | – | – | – |
| VALEX 4025 | – | – | – | – |
| VALEX 4028 | – | – | – | – |
| VALEX 6024 | 15 | 165 | 550 | VALEX 6024-50-21 |
| VALEX 7020 | 10 | 90 | 320 | VALEX 7020-47-22 |
| VALEX F036 | – | – | – | – |
| VALEX F046 | – | – | – | – |
| VALEX F050 | – | – | – | – |
| VALEX F060 | – | – | – | – |
| VALEX D510 | – | – | – | – |
| VALEX D614 | – | – | – | – |
| VALEX D820 | – | – | – | – |
SEM ESPAÇADOR
| SÉRIE DE FIXAÇÃO | AJUSTE LATERAL [mm] | CARGA LATERAL [KN] | APERTO POR TORQUE [Nm] | SISTEMA DE FIXAÇÃO |
|---|---|---|---|---|
| VALEX 2012 | 5 | 30 | 75 | VALEX 2012-31-13 |
| VALEX 2016 | 10 | 55 | 175 | VALEX 2016-32-13 |
| VALEX 2020 | 15 | 110 | 320 | VALEX 2020-35-13 |
| VALEX 2024 | 15 | 160 | 550 | VALEX 2024-42-13 |
| VALEX 2124 | 15 | 290 | 550 | VALEX 2124-42-13 |
| VALEX 4018 | – | – | – | – |
| VALEX 4021 | – | – | – | – |
| VALEX 4023 | – | – | – | – |
| VALEX 4025 | – | – | – | – |
| VALEX 4028 | – | 95 | 550 | VALEX 4028 |
| VALEX 6024 | – | – | – | – |
| VALEX 7020 | 10 | 90 | 320 | VALEX 7020-40-15 |
| VALEX F036 | – | – | – | – |
| VALEX F046 | – | – | – | – |
| VALEX F050 | – | – | – | – |
| VALEX F060 | – | – | – | – |
| VALEX D510 | – | – | – | – |
| VALEX D614 | – | – | – | – |
| VALEX D820 | – | – | – | – |
