VALEX D820 – D820M
Download Ficha Técnica
VALEXd820-d820m_PT
CARACTERÍSTICAS
- Sistema composto por uma chapa, um parafuso e uma porca.
- Possibilidade de regulação lateral.
- Instalação fácil e simples.
- Manutenção fácil e simples.

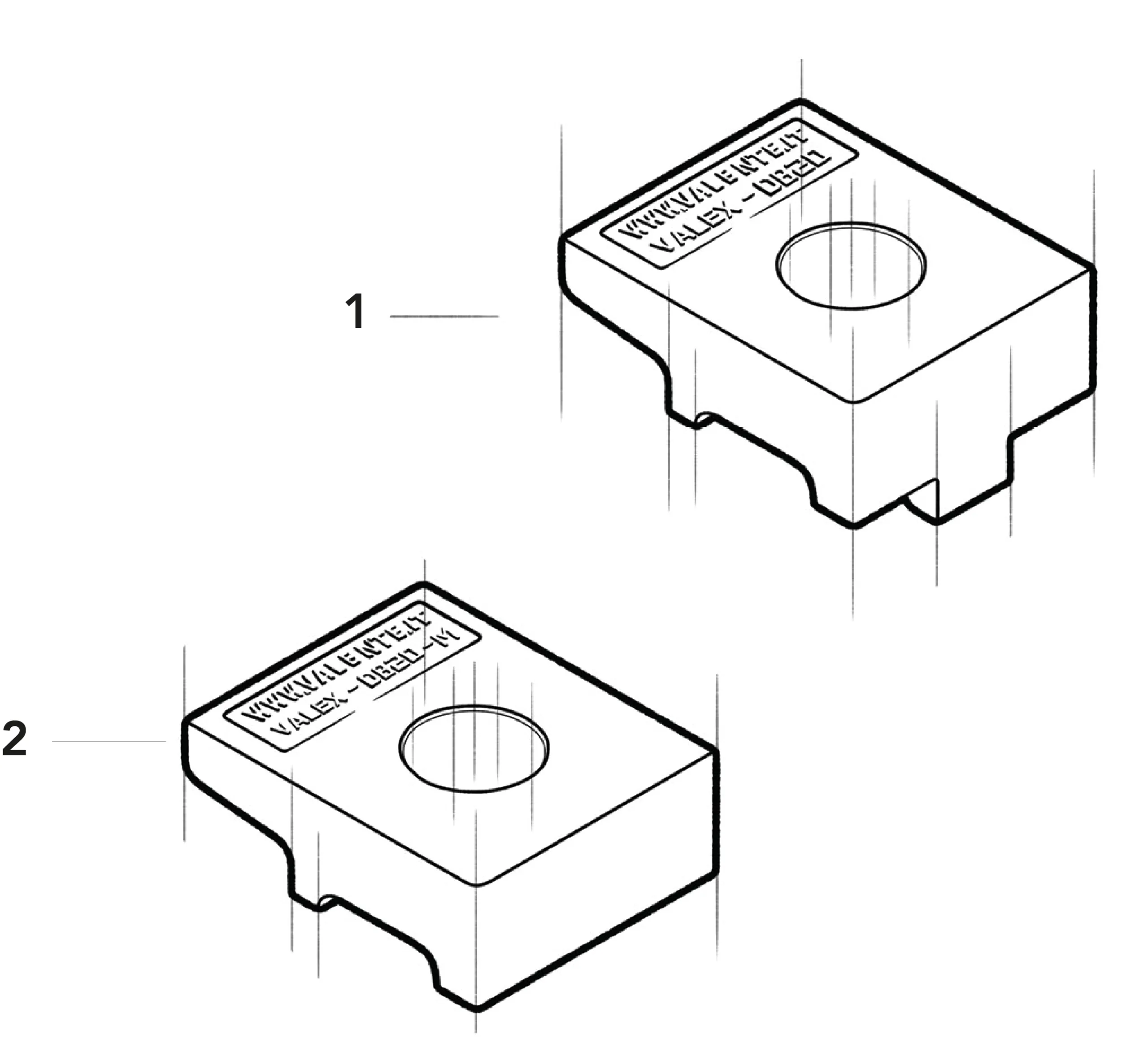

COMPONENTES
- VALEX D820 (1)
- VALEX D820M (2)
APLICAÇÕES
O VALEX D820 – D820M é um sistema de fixação direta desenvolvido especificamente para trilhos de pontes rolantes, mas também pode ser utilizado em trilhos de trens e trilhos leves (Decauville), com resultados muito positivos. É um sistema muito robusto e confiável, de dimensões compactas, que pode ser utilizado com qualquer tipo de guindaste, independentemente do sistema de guia.
| Dimensões [mm] | E | F | G | H | L | L1 | L2 | M | N | O | P | Peso [g] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VALEX D820 | 7 | 20 | 45 | – | 19 | – | – | 12 | 35 | 55 | 45 | 230 |
| VALEX D820-M | – | 20 | 46 | – | 19 | – | – | 12 | 35 | 55 | 45 | 230 |
Os sistemas de fixação Valex também podem ser utilizados para diversos outros perfis de trilhos não listados.
Uma linha completa de trilhos compatíveis está disponível sob consulta.
| TIPO DE TRILHO | A [mm] | B [mm] | C [mm] | Peso [Kg/m] | COM ESPAÇADOR | SEM ESPAÇADOR |
|---|---|---|---|---|---|---|
| A 45 | 45,00 | 55,00 | 125,00 | 22,10 | – | VALEX D820/M |
| A 55 | 55,00 | 65,00 | 150,00 | 31,80 | – | VALEX D820/M |
| A 65 | 65,00 | 75,00 | 175,00 | 43,10 | – | – |
| A 75 | 75,00 | 85,00 | 200,00 | 56,20 | – | – |
| A 100 | 100,00 | 95,00 | 200,00 | 74,30 | – | – |
| A 120 | 120,00 | 105,00 | 220,00 | 100,00 | – | – |
| A 150 | 150,00 | 150,00 | 220,00 | 150,30 | – | – |
| CR 104 | 63,50 | 127,00 | 127,00 | 51,59 | – | – |
| CR 105 | 65,10 | 131,80 | 131,80 | 52,09 | – | – |
| CR 135 | 76,20 | 146,00 | 131,80 | 66,97 | – | – |
| CR 171 | 101,60 | 152,40 | 152,40 | 84,83 | – | – |
| MRS 87 A | 101,60 | 152,40 | 152,40 | 86,80 | – | – |
| CR 175 | 102,40 | 152,40 | 152,40 | 86,80 | – | – |
| MRS 125 | 120,00 | 180,00 | 180,00 | 125,00 | – | – |
| S 7 | 25,00 | 65,00 | 50,00 | 6,75 | – | – |
| S 10 | 32,00 | 70,00 | 58,00 | 10,00 | – | – |
| S 14 | 38,00 | 80,00 | 70,00 | 14,00 | – | VALEX D820/M |
| S 18 | 43,00 | 93,00 | 82,00 | 18,30 | – | VALEX D820/M |
| S 20 | 44,00 | 100,00 | 82,00 | 19,80 | – | VALEX D820/M |
| S 24 | 53,00 | 115,00 | 90,00 | 24,43 | – | VALEX D820/M |
| 25 Kg/m | 50,00 | 115,00 | 90,00 | 25,00 | – | VALEX D820/M |
| S 26 (AFNOR 26) | 50,00 | 110,00 | 100,00 | 26,27 | – | VALEX D820/M |
| 27 E1 (27 UNI) | 50,00 | 120,00 | 95,00 | 27,06 | – | VALEX D820/M |
| AFNOR 30 | 56,00 | 125,50 | 106,00 | 29,98 | – | VALEX D820/M |
| 30 E1 (S 30) | 60,30 | 108,00 | 108,00 | 30,13 | – | VALEX D820/M |
| 33 E1 (S 33) | 58,00 | 134,00 | 105,00 | 33,47 | – | – |
| 36 E1 (36 UNI) | 60,00 | 130,00 | 100,00 | 36,26 | – | VALEX D820/M |
| 40 E1 (S41-R14) | 67,00 | 138,00 | 125,00 | 40,95 | – | – |
| 46 E4 (46 UNI) | 65,00 | 145,00 | 135,00 | 46,90 | – | VALEX D820/M |
| 49 E1 (S 49) | 67,00 | 149,00 | 125,00 | 49,39 | – | – |
| 50 ES (50 UNI) | 67,00 | 148,00 | 135,00 | 49,90 | – | – |
| 54 E1 (UIC 54) | 70,00 | 159,00 | 140,00 | 54,77 | – | – |
| 60 E1 (UIC 60) | 72,00 | 172,00 | 150,00 | 60,21 | – | – |
INSTRUÇÕES GERAIS
A seleção do sistema de fixação, seja para trilhos de pontes rolantes, trens ou trilhos leves (Decauville), é uma decisão fundamental tanto para a instalação de uma linha férrea quanto para um trilho individual. Uma escolha errada pode ter consequências onerosas e causar sérios problemas, tais como:
- Atraso ou interrupção do processo produtivo.
- Desgaste excessivo ou irregular dos trilhos.
- Danos aos componentes mecânicos da ponte rolante.
- Danos à base de suporte.
- Danos aos sistemas de fixação.
Os sistemas de fixação Valex foram desenvolvidos com base em mais de 100 anos de experiência.
Oferecem uma ampla gama de alternativas que garantem a máxima eficácia e eficiência em qualquer situação.
INSTRUÇÕES PARA A INSTALAÇÃO
- Alinhe cuidadosamente os trilhos.
- Posicione as presilhas em contato direto com os trilhos.
- Coloque a arruela e insira o parafuso.
- Faça um aperto inicial leve.
- Complete o processo de aperto conforme o torque recomendado.
ESPECIFICAÇÕES TÉCNICAS D820
- Carga lateral 70 KN
- Torque de aperto 220 Nm
- Parafuso 8.8 gr M16 – NÃO INCLUÍDO
- Qualidade do aço S275JR
ESPECIFICAÇÕES TÉCNICAS D820M
- Carga lateral 65 KN
- Torque de aperto 220 Nm
- Parafuso 8.8 gr M16 – NÃO INCLUÍDO
- Qualidade do aço S275JR
DETALHES DE FIXAÇÃO
VALENTE S.p.A. compromete-se a fornecer o máximo suporte e total satisfação ao cliente, garantindo a origem e a qualidade de seus produtos, além de fornecer toda a documentação pedida de forma razoável.
VALENTE S.p.A. reserva-se o direito de modificar as informações contidas na ficha técnica sem aviso prévio e não se responsabiliza por eventuais imprecisões ou alterações nos dados apresentados.
